Gdzie znajdują się bezpieczniki w Fiacie Ducato?
W Fiacie Ducato, szczególnie w nowszych generacjach (od 2006 roku), inżynierowie rozmieścili bezpieczniki w trzech głównych lokalizacjach. Dostęp do nich nie zawsze jest intuicyjny, zwłaszcza jeśli Twoje auto posiada zabudowę kamperową.
- Deska rozdzielcza (strona kierowcy) – znajduje się tu główna skrzynka obsługująca wnętrze i podstawowe systemy komfortu. Aby się do niej dostać, należy odkręcić śruby mocujące osłonę po lewej stronie kolumny kierowniczej.

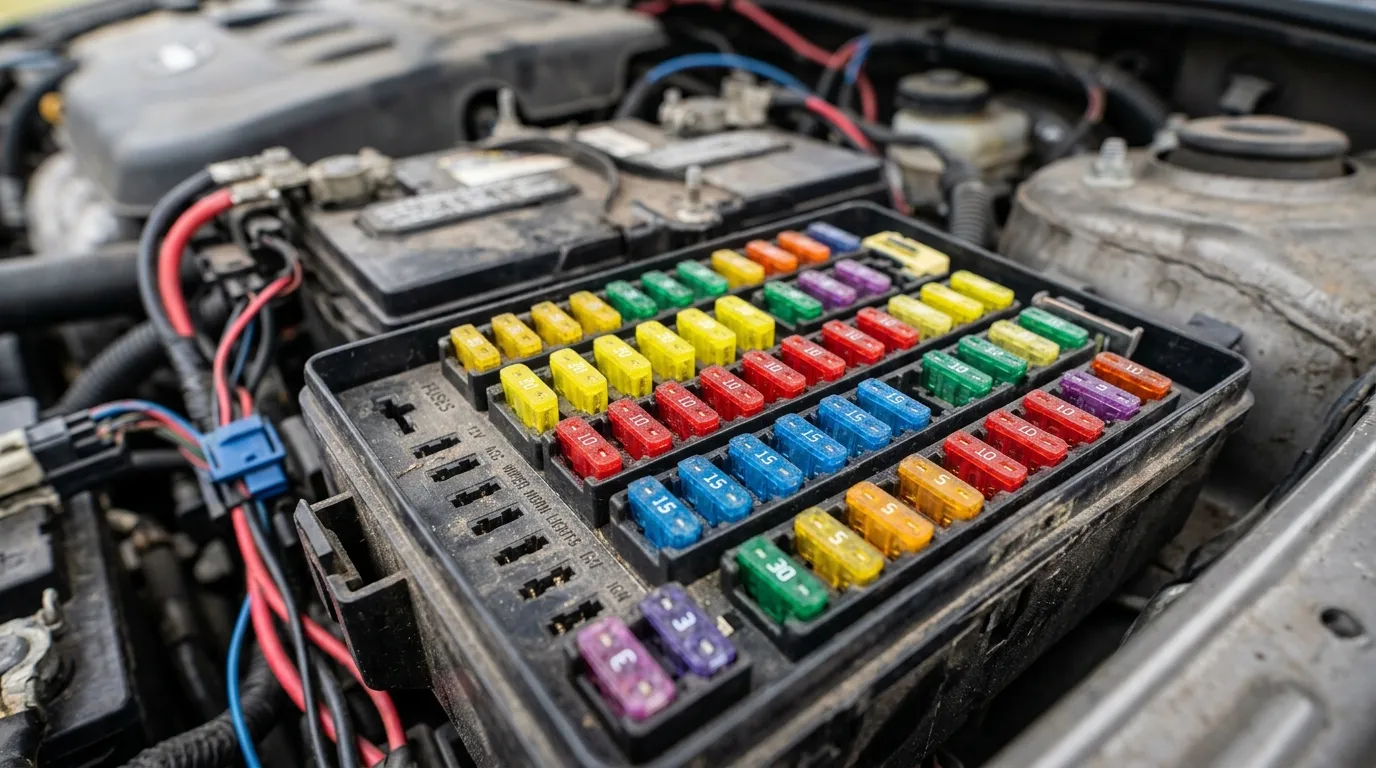

- Komora silnika – skrzynka umieszczona po prawej stronie (patrząc od przodu auta), obok akumulatora lub filtra powietrza. Zawiera bezpieczniki wysokoprądowe odpowiadające za silnik, wentylatory i systemy bezpieczeństwa (ABS/ESP).
- Słupek prawy (strona pasażera) – w generacji III (X250/X290) znajduje się tu dodatkowa skrzynka, często kluczowa dla zabudów kamperowych i gniazd dodatkowych.
Fiat Ducato III (2006–2014 oraz modele po 2015) – schemat
Generacja III to najczęstsza baza pod camper vany. Układ bezpieczników jest tu dość złożony, a wartości amperowe wahają się od 5A do nawet 60A.
Skrzynka na desce rozdzielczej (wybrane funkcje)
| Numer bezpiecznika | Funkcja | Amperaż (A) |
|---|---|---|
| F12 | Światła mijania (prawe) | 7,5A |
| F13 | Światła mijania (lewe) | 7,5A |
| F31 | Wyłącznik zapłonu | 5A |
| F37 | Światła stop | 10A |
| F47 | Podnośnik szyby kierowcy | 20A |
| F48 | Podnośnik szyby pasażera | 20A |
| F49 | Oświetlenie wnętrza, system audio | 7,5A |
| F51 | Tablica przyrządów (zegary) | 7,5A |
Bezpieczniki zapalniczki i gniazd 12V
To najczęstsza usterka zgłaszana przez kierowców. W modelach produkowanych po 2015 roku (facelift) za zasilanie akcesoriów odpowiadają:
- F14 (15A) – gniazdo zasilania na desce rozdzielczej.
- F15 (15A) – zapalniczka.
- F09 (15A) – tylne gniazdo zasilania (jeśli występuje).
Fiat Ducato II (2002–2006) – starsza szkoła
W starszej generacji (model 244) dostęp jest znacznie prostszy. Skrzynka znajduje się pod klapką w desce rozdzielczej po stronie pasażera oraz w komorze silnika. Warto pamiętać, że w tych rocznikach silniki takie jak 2.3 JTD czy 2.8 JTD mają specyficzne zabezpieczenia pompy paliwa w komorze silnika.
Więcej o starszych jednostkach przeczytasz w naszym artykule: Fiat Ducato – przewodnik po generacjach.
Jak rozpoznać rodzaj i stan bezpiecznika?
W Ducato stosowane są głównie bezpieczniki typu Mini oraz Standard (Uni). W komorze silnika znajdziesz także bezpieczniki Maxi (duże kostki 30–60A).
- Spalony bezpiecznik – drucik wewnątrz plastikowej obudowy jest przerwany lub widać czarny nalot.
- Kolory – są ustandaryzowane – np. czerwony to zawsze 10A, niebieski 15A, żółty 20A. Nigdy nie zastępuj bezpiecznika mniejszego większym (np. 10A na 20A), ponieważ grozi to pożarem instalacji!
Jeśli po wymianie bezpiecznik natychmiast przepala się ponownie, oznacza to zwarcie w instalacji. W takim przypadku warto sprawdzić kontrolki Ducato, które mogą naprowadzić na źródło problemu.
